水库洪水预报调度系统
全部分类
全部分类
浏览量:
1000

水库洪水预报调度系统

零售价
0.0
市场价
0.0
浏览量:
1000
编号
所属分类
智慧水利
数量
-
+
库存:
1
系统概述
主要特点
主要指标
主要功能
设备配置

水库洪水预报调度系统适用于大中型水库、水电厂水库等,水库防洪用于拦蓄洪峰或错峰,与流域水库水雨情自动测报系统及水库大坝安全监测系统配合使用,设计 适应流域自然特征和产汇流规律的洪水预报和洪水调度模型,通过对实时接收的水雨量数据和入库、出库水位流量信息的计算处理来实现对洪水的实时预报,并自动形成防洪调度方案,以图形、曲线、数据表格等方式展示给用户界面上的统一信息平台。

水库洪水预报调度系统的应用,有利于防患或避免流域水库洪灾,降低运行管理成本,提高用户水库的安全运行和全防洪管理效率和水库水资源优化利用水平。

水库洪水预报调度系统网络图

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

1)系统软件采用图、模、库一体化设计;洪水预报采用先进模型,预报准确度高。

2)依据水库水力学模型以及地理信息系统,进行多目标综合最优求解,生成水库调度方案,包括调水前后水位、水位变化值、调水时间、渗漏损失量等情况,水调控制实用有效。

3)系统功能完备,人机界面友好,实用方便,并满足水利水调规范要求。

4)采用智能化水调系统平台,能根据流域自然特征和产汇流规律等,利用水库水资源大数据分析,提供水库调度智能决策方案,指导实际调度。

1)运行环境参数

环境温度:-20~50℃,允许相对湿度:≤90%

2)参数测量误差:≤±0.5%(取决于选配的采集传感器)

3)控制正确率:100%

4)电气量采集周期:≤1s

5)非电气量采集周期:≤1s

6)状态和报警点采集周期:≤500ms

7)事件记录分辨时间:≤2ms

8)泵/闸门LCU采集数据到实时数据库传输时间:≤1s

9)泵/闸门LCU接受控制命令响应时间:≤1s

10)系统调用新画面的响应时间:≤1s

11)已显示画面上动态数据刷新时间:≤1s

12)主控级控制功能响应时间:≤1s

13)报警或事故发生到画面显示发出音响时间:≤2s

14)系统可用率:≥99.9%

15)平均无故障工作时间(MTBF):60000小时

1)洪水预报

l定时自动预报(每小时自动预报一次),利用流域内雨量、水位站遥测值,进行自动预报,自动存储。任意整点时间滚动定时预报测站经过实时修正后的洪水过程。

l自动修正预报,发现预报所用的水文数据有错、漏,可以利用最新新息、人工插补、修正雨量、水位值,重新作出预报,并可覆盖原先预报结果。

l可以修改流域内各水文站等水位流量曲线,确保更新后的水位流量关系曲线能及时参与洪水预报。

l试预报,可人工输入时段降雨量,进行洪水预报。

l预报结果能统计、查询、导出、打印等。可实现在线联机和后台脱机预报。

2)洪水调度

l模拟调度:采用水位,预报与实际的洪水过程、实际的闸门操作过程、发电流量等历史调度数据进行调度计算,汇总分析模拟调度过程。

l不泄洪模式:根据当前水库水位和预报入库来水过程计算水位过程。

l调度规程模式:根据当前水库水位和预报入库来水,按水库的防洪调度规程操作,生成水库的防洪调度预案。

l预报预泄模式:在短期洪水预报较可靠的基础上,可采用水库提前开闸下泄水量,以腾出库容来迎接即将到来的洪水的调度方式。特别是遇到当水库水位

防洪限制水位以上的特殊工况,必须在洪水到来前将水库水位消落至防洪限制水位以下,快速确定洪水预见期内开闸时间、闸门开启组成、下泄流量和低于防洪限制水位的时刻等。

l闸门控制、拦蓄尾洪模式:根据调度期的入库流量过程、出力计划和闸门启闭计划,从期初水位开始逐时段进行调洪演算。通过计算,可确定开、关闸时间、确定关闸后的回升水位等。

l水调结果能统计、查询、导出、打印等。并支持在线联机计算和脱机计算。

3)水位状态监视

图形展示当前水位、标示预警水位和危险水位,动态显示当前水位的变化。

4)实时水情监测

实时水情列表显示,当前水位与预警水位和危险水位进行对比,实现水情监测预警;可查询测点详细的年逐月、年逐日、月逐日、日逐时、时水位等水情曲线图,了解水位的变化趋势。

5)水情数据分析
监测测点历年、月、日水情的对比分析,支持多条曲线同屏显示。

6)流量采集分析

系统通过监测水位信息,结构流量率定曲线,计算改测点的流量,统计和展现,方便流量数据的管理。

7)雨情数据监视

查询区域内测点的年逐月、年逐日、月逐日、日逐时等雨量柱状图,当降雨量超过暴雨等级,将标红预警显示。

8)预警信息发布

根据监测数据和设置告警阈值进行预警发布,预警等级分为: 良好(绿色)、危险(红色)、高危(黄色),同时将预警信息发送至相关人员手机APP上。

9)防洪预案处理

根据发布的预警等级,对监测易积水、易涝点、沿河危险段所影响的社区、学校、医院、厂区、仓库形成有序的应急处理,将险情信息快速发布通知负责人,避免和减少生命财产的损失。

10)档案信息管理

对监测点安装的监测设备建立档案信息,方便系统维护,对危险指数高的区域、排水泵站、闸站、厂区负责人等可建立联系人信息库。

11)系统安全管理

对水库防洪调度自动化系统相关的参数等进行设置管理。包括用户管理、水库设置、系统菜单定制、系统参数设置等。

水库洪水预报调度系统设备根据项目的建设或改造范围、规模、技术要求和投资等情况,会有不同的设备配置、安装要求和系统集成应用方式,以下仅作为水库洪水预报调度系统设备选型参考。

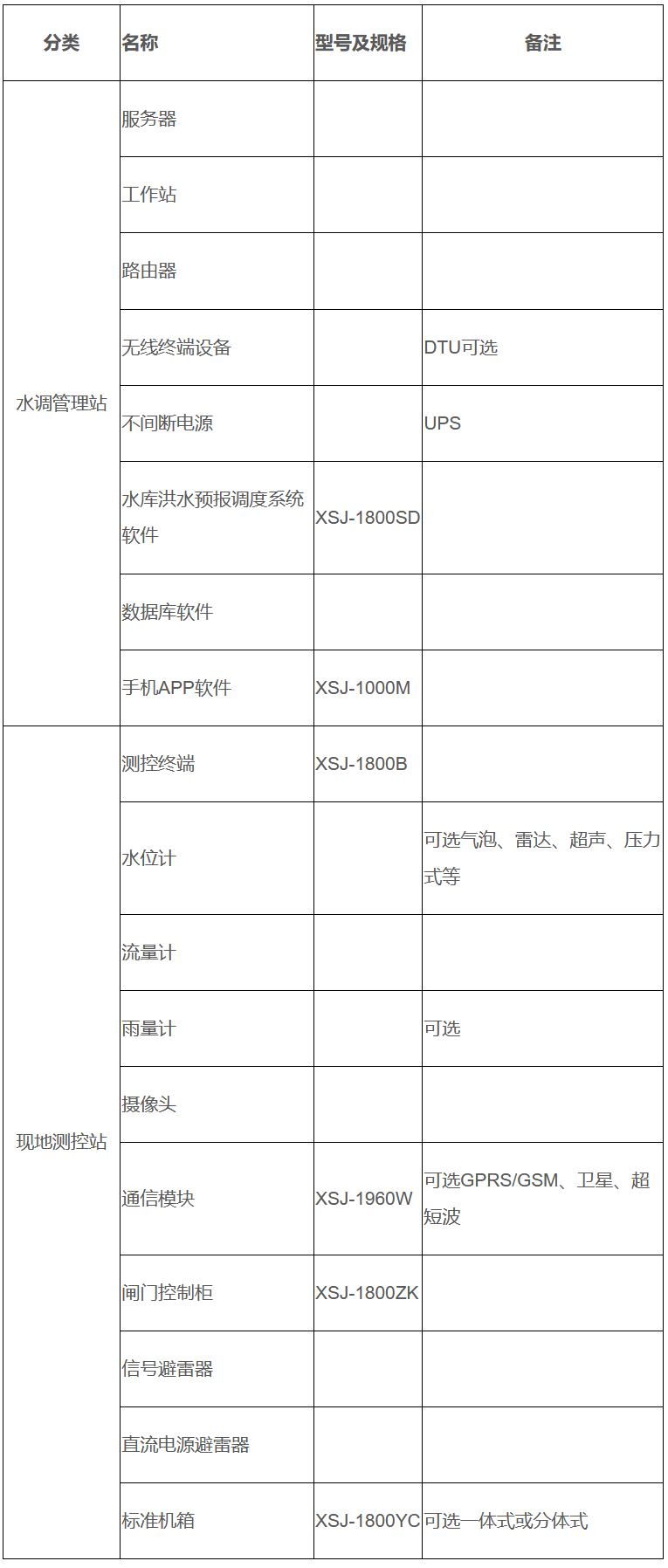

水库洪水预报调度系统典型设备配置
