基于云平台的水电站远程智能运维系统
- 系统概述
- 主要特点
- 主要指标
- 主要功能
- 设备配置
XSJ-1300X基于云平台的水电站远程智能运维系统是采用先进的智能传感器、移动互联网、大数据、云服务及水电站自动化、智能化等新技术开发设计的远程智能运维管理一体化系统，系统按软件平台化和功能模块化灵活配置设计，可根据用户技术需求和水电站运维管理要求的投资情况选择设备及功能配置应用。
基于云平台的水电站远程智能运维系统在水电站的广泛应用有利于水电站的安全运行、提高效率、信息共享、减员增效和一体化的综合管理，实现高度的自动化控制和智能化管理，是实现水电站无人值班或无人值守的重要系统设备，能降低企业运维成本，优化经济运行，提高水电站发电经济效益，提高水电站的智能化、信息化和现代化管理水平。
基于云平台的水电站远程智能运维系统产品已在国内外水电行业市场得到了广泛应用和用户的高度认可。
适用范围
适用于区域内水电站数量50座左右或总装机容量低于250MW的中小型水电站群的远程智能运维管理方式。也可根据用户需求扩容使用。
1.运行智能化
水电站具有全自动开机和停机、事故自动停机、自动发电、经济运行和按水位自动发电等高级应用功能，水电机组协调控制可靠性高，运行调节快速和灵敏。机组自动控制运行既可独立运行管理，也可与智能运维中心联网运行管理，实现梯级流域水电站联合调度控制和优化经济运行管理。
2.管理信息化
智能运维中心系统具有水电站群、流域水库防洪的统一管理的大数据云服务，包括数据、图像、视频的全景展示、安全监控、智能告警、运维管理、保护信息管理、统计分析、设备管理等功能，为用户提供大数据展示、分析和决策。并能与调度中心和移动终端互联，实现水电站群智能运维综合信息化管理。
3.设备集成化
系统采用高集成、标准化的一体化管控平台，共享平台硬件资源，简化配置工作站和服务器和通信设备，全面支持水电站数据、图像、视频和安防联动的数据集成设计和应用展示，实现一体化运行、维护和使用，可采用无线公网通信网络和高可靠的云服务器，能为用户大大节约投资和运维成本。
4.移动服务
通过移动终端APP对各水电站的操作控制、地图定位、数据监视、视频监控、智能巡检、设备故障诊断及预警、运行报告等移动服务远程管理，实现水电站群的移动办公管理。
5.系统开放性
系统提供了标准化和可定制化的对外数据接口，方便用户水电站其他智能设备数据接入或其他系统的接入，实现数据共享、资源利用和运维管理简单，设备配置增加方便，可大大减少用户对水电站的后期改造升级或建设投资。
系统架构
系统按分层分布式的系统架构设计，主要包括智能运维中心、通信网络、水电站级。
智能运维中心主要包括云平台数据中心、客户端计算机监管系统、移动运维系统（含智能巡检管理等。
通信网络可全部采用无线方式，主要包括智能运维中心与各个水电站之间的通信网路、智能运维中心与各个移动终端之间的通信网络两部分
通信网络主要采用4G\3G\2G等无线公网、物联网通信等方式，其设备主要包括边缘计算智能网关、物联网关、路由器等网络及安全设备。
通信网络也可采用有线+无线方式，对高实时和高稳定性通信要求的水电站与智能运维中心之间的通信采用有线方式，其它水电站采用无线方式。
水电站级主要包括计算机监控、视频监控、安防消防监控等应用系统，以及与智能运维中心通信的边缘计算网关等网络设备。

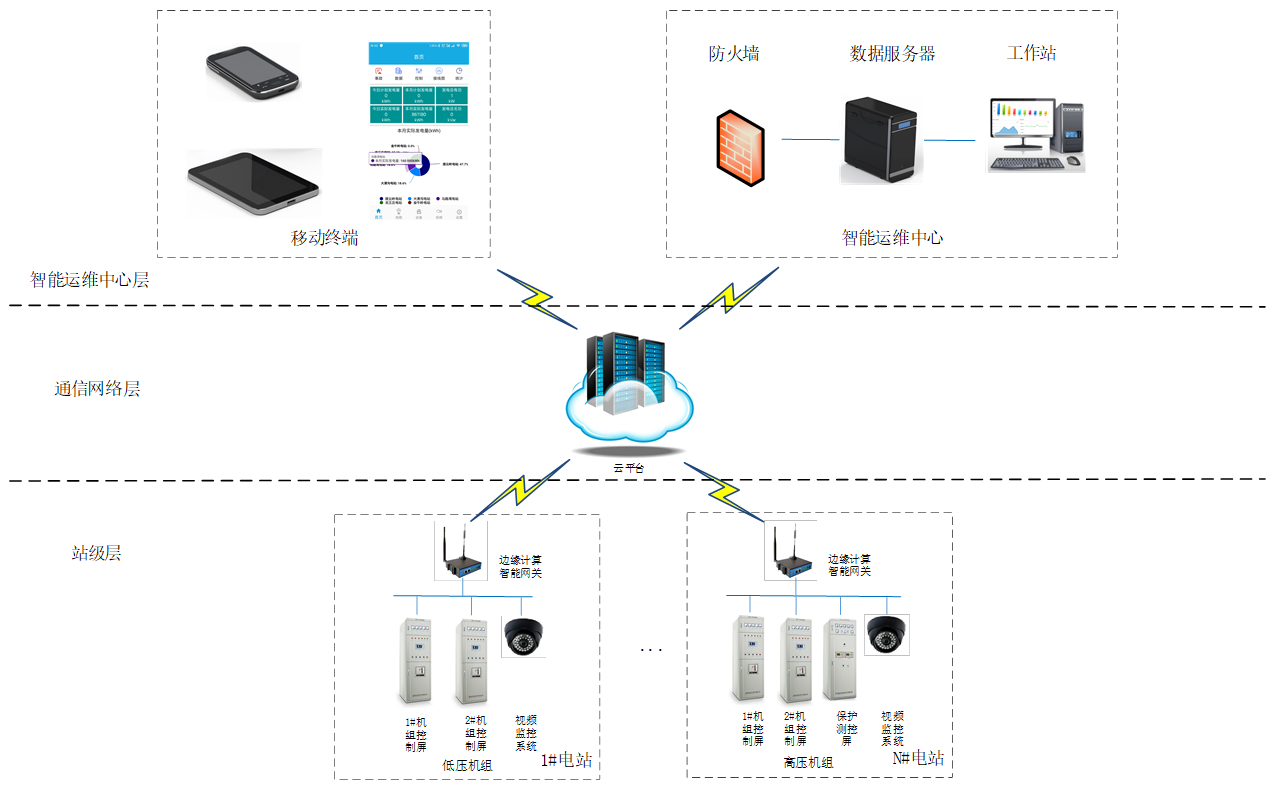

1)基于全无线通信方式的系统架构
水电站通过边缘计算智能网关将数据上传至云平台数据服务器，数据服务器对电站数据进行相应的处理、存储、统计、大数据分析等，并将水电站相关数据通过移动智能终端IPAD或手机APP应用或计算机客户端工作站应用。
基于全无线通信方式适用于位置比较偏远、不具备有线接入能力和对电站机组控制实时性通信要求不太高的小型水电站。

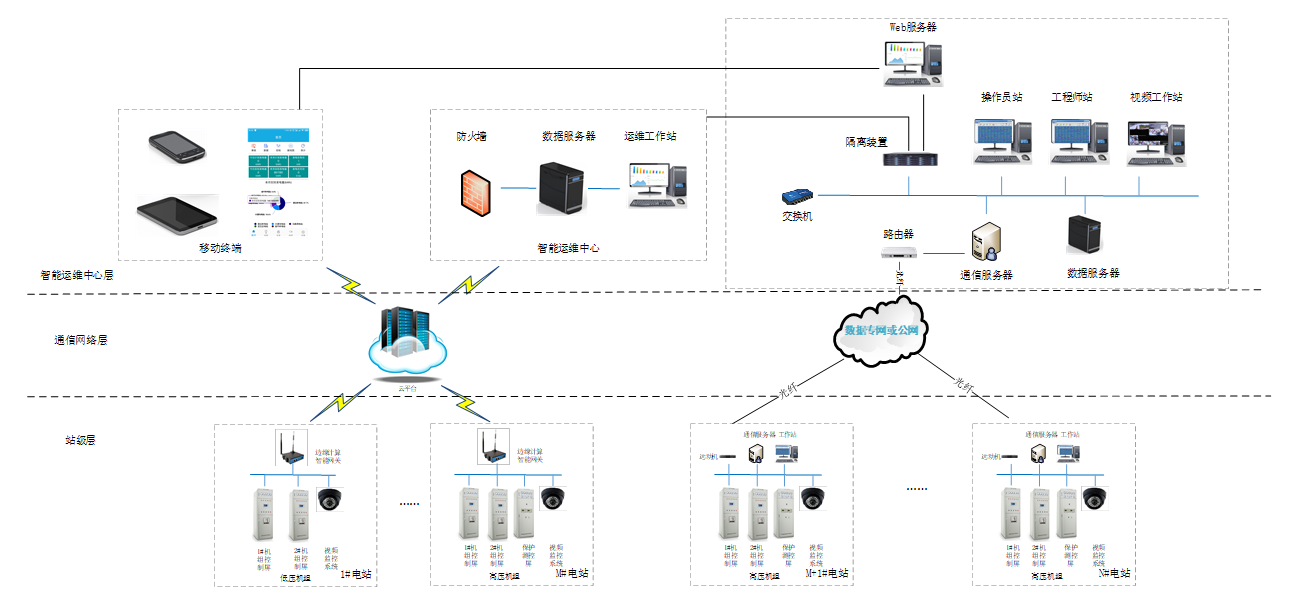

2)基于无线+有线通信方式的系统架构
一部分水电站采用全无线通信方式接入智能运维中心，另一部分水电站通过有线通信方式（数据专网或运营商公网）接入智能运维中心，并将水电站相关数据通过移动智能终端IPAD或手机APP应用或计算机客户端工作站应用。
基于有线通信方式通常应用于水电站具备有线接入能力和对水电站机组控制有较高实时性通信要求的中大型高压机组水电站。

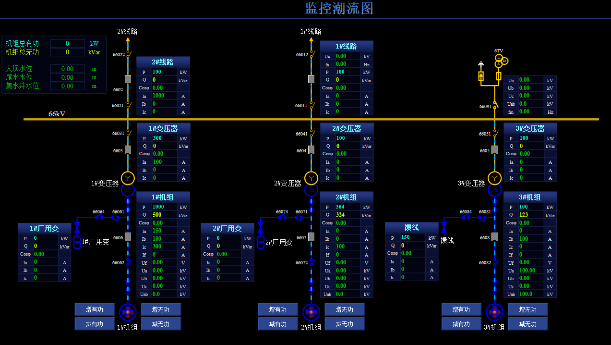

1.远程操作控制
主要包括机组开停机、闸阀开关、辅机启停、断路器分合、刀闸分合等远程操作控制和机组调速、励磁的功率调节控制。

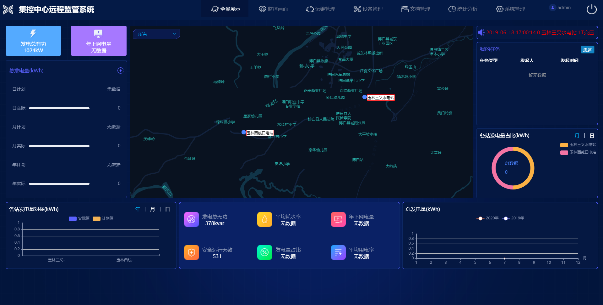

2.全景展示

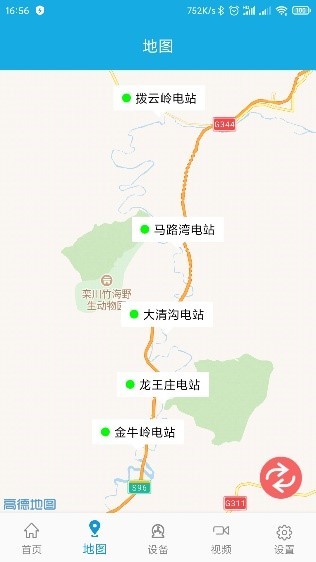

主要包括显示上网电量、发电量、总有功、平均厂用电率、平均耗水率、保护告警等；显示各电站在地图上的位置，并各电站的工作状态、电站的日发电量和上下游流量、水位等。
3.安全监控
主要包括视频监控、安防监控、门禁系统等，对厂区、大坝、闸门、水库等设备设施实时安全监控和记录。
4.运维管理
主要包括水电站的运行日志、缺陷管理、操作票、工作票和巡检管理等。
5.保护信息管理
主要包括各水电站的微机保护、故障录波及自动控制等运行故障、事故信息的记录、显示和故障分析管理。

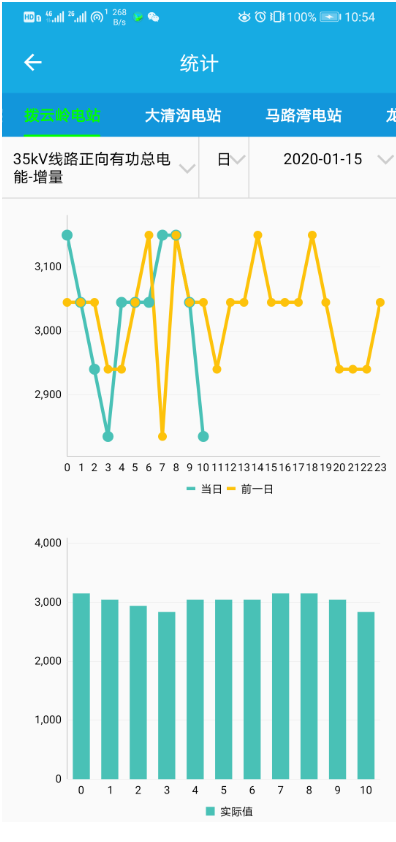

6.统计分析
主要包括水电站的电压、电流等电气量和水位、压力等非电量的最大、最小和平均值等，上网电量，机组发电量、综合厂用电量、综合厂用电率、水量利用率、发电计划完成率、发电收益相对值、发电利用小时、发电耗水率、洪水预报平均准确率、机组非计划停运次数、自动开机成功率、继电保护及安全自动装置正确动作率等。
7.智能告警
主要包括系统保护动作、设备自检异常、开关变位、越限、其它的故障报警信息等，电站运行异常及事故报告自动推送到智能运维中心和移动终端运维值班及管理人员手中，采用多种方式提醒用户及时处理故障。
8.设备管理
主要包括设备评级、设备异动、设备检修、设备台账等记录、查阅和使用管理。
9.文档管理
主要包括档案检索、档案借阅、资料归档、档案管理、日志管理等信息。
10.事件与报表管理
主要包括对各个子系统中出现的事件分类显示，支持事件的分类查询和导出操作；对运行报表、事故及故障报表、设备运行报表进行统计管理。
11.WEB信息发布
主要包括电站各画面、数据及报警事项等的访问，浏览实时告警信息、历史告警信息、画面、报表等信息，各种画面、信息、报表等均可打印。
12.系统管理
主要包括用户管理、厂站管理和运行日志管理等。

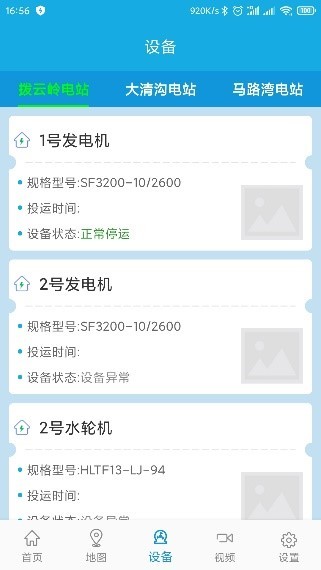

移动智能终端功能
1.水电站运维管理人员可随时随地的通过移动智能终端联网访问智能运维中心系统，浏览查询现场各水电站设备、设施系统的安全运行情况，实施远程操作和管理指导。

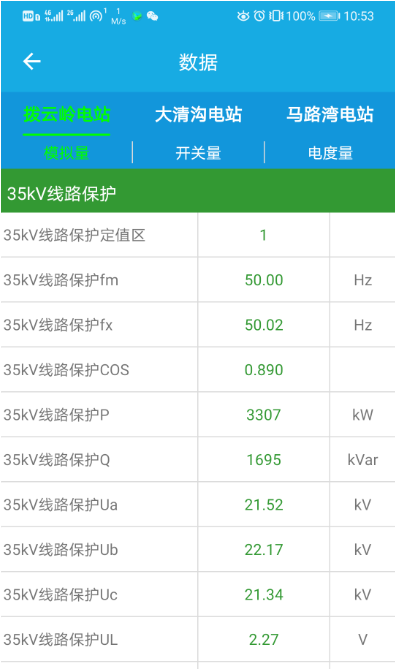

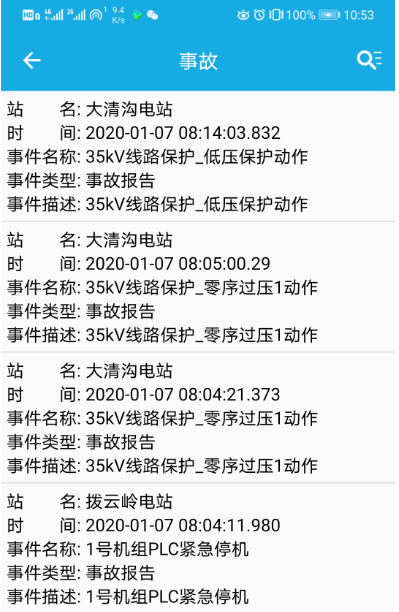

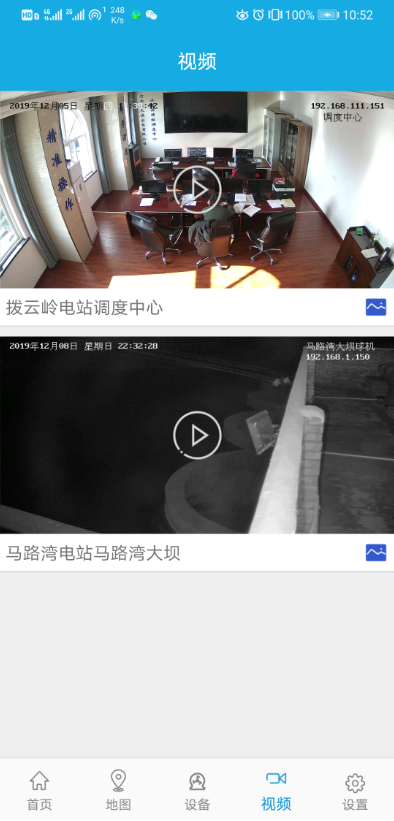

2.移动智能终端功能包括电站操作与控制、地图显示、全景数据、视频监控和统计数据展示、事故报告、智能巡检等功能。

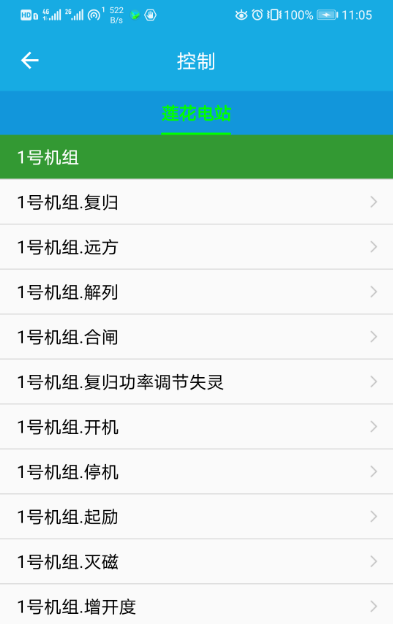

3.通过移动终端能对电站机组开停机、断路器分合闸、闸阀开关等设备进行远程操作控制，监视电站的运行数据、开关状态信息、实时视频图像，并能对水电站系统运行参数进行远程修改，通过地图导航和巡检任务计划要求，利用移动终端实施对各电站的智能巡检管理，记录巡检时间、巡检内容等信息。

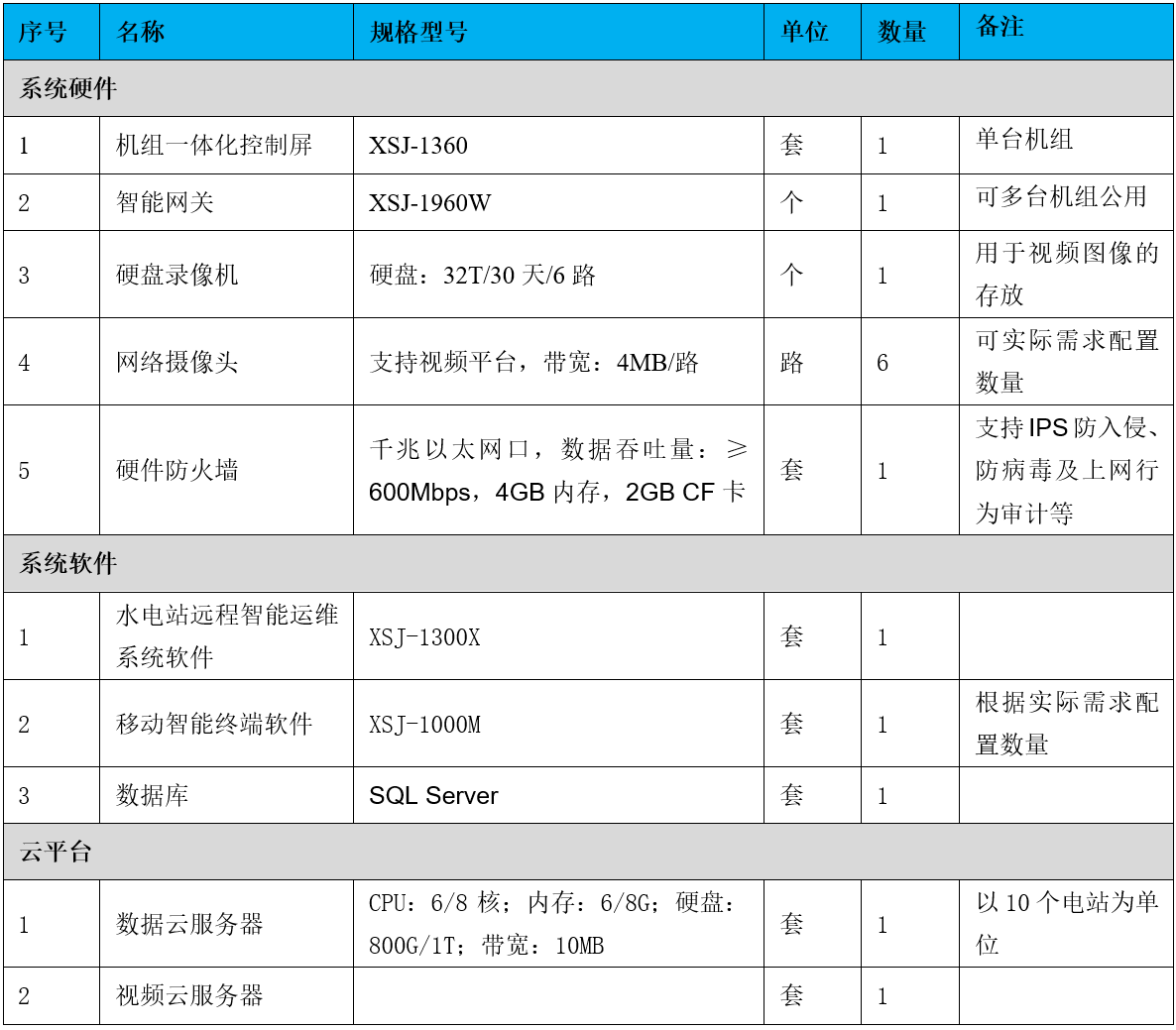

某水电站接入远程智能运维系统的经济型设备配置表
