水机智能保护装置
- 系统概述
- 主要特点
- 主要指标
- 主要功能
- 设备配置
XSJ-1330水机智能保护装置（水轮发电机智能保护装置），一种集测量、通信、诊断、控制、保护一体化的经济型智能保护装置。实现水轮发电机及其配套设备的事故停机保护、紧急停机保护。
装置分为微机保护和硬回路保护两部分，微机保护与硬回路保护功能使用通过闭锁控制。运行保护程序当开入满足设计逻辑要求时会实现自动保护，或通过印制电路方式实现传统水机硬回路保护。
XSJ-1330水机智能保护装置
1)集多功能：代替常规继电器和相关测量仪表，节省大量的安装空间和控制电缆，控制保护高自动化。
2)高性能：搭载32位ARM芯片，具有先进内核结构、高速运算能力和实时信号处理等优良特性。
3)协议通信：支持RS485口与监控软件modbus7000协议通信，设定定值、查询数据、控制等操作管理方便。
4)接口丰富：配置2路RS485和1路232，2 路以太网口；以及36路开入口，10路开出口。
5)结构简单：2U结构，兼容多种开关柜；便于安装、维护、操作、调试。
6)可靠性设计：应用工业级器件，运行宽温设计（-10℃~55℃）；集看门狗运行功能，装置自恢复；模块化设计保证动作信号输出更稳定。
7)命令校时：下发校准命令自动校准时钟，确保与计算机同步。
8)其他特点：低功耗、体积小等。
9)事件记录：实时上传事件给监控软件，便于分析故障和诊断设备。

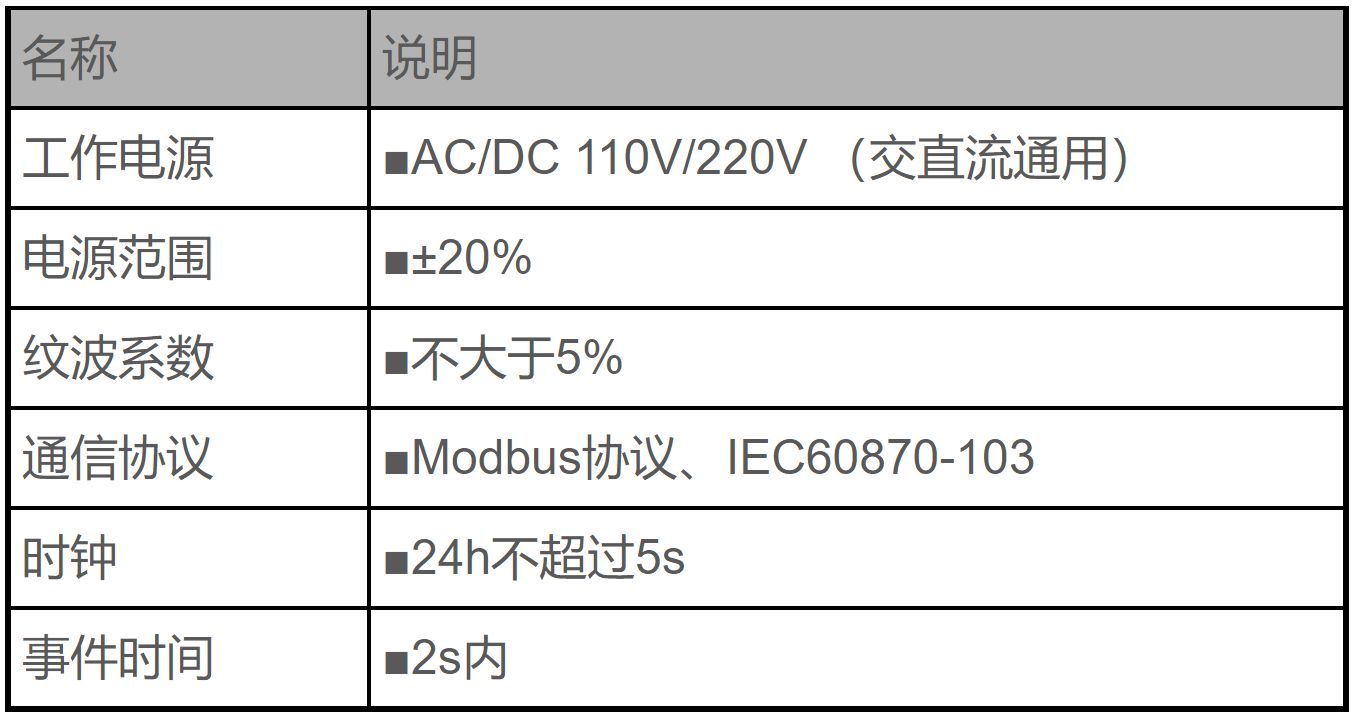

1、技术参数
2、外观尺寸
XSJ-1330智能测温装置的尺寸为482.6*233*88.1mm。

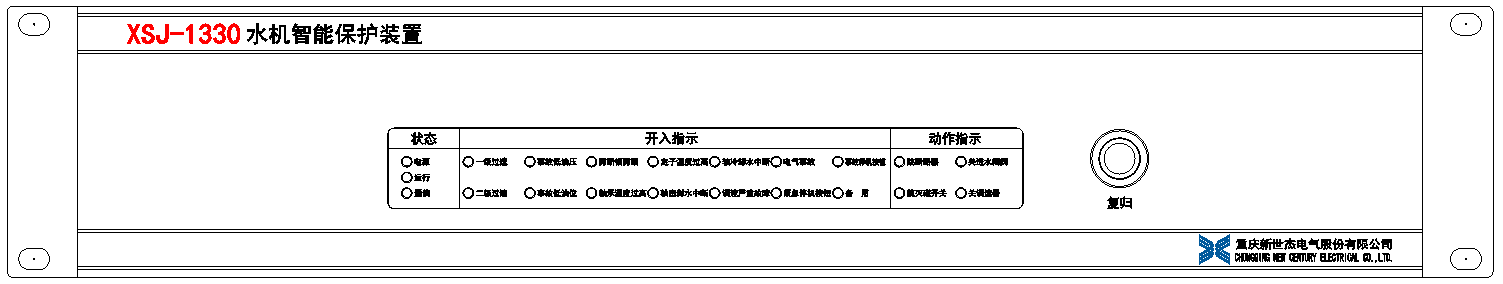

XSJ-1330 水机智能保护装置面板图

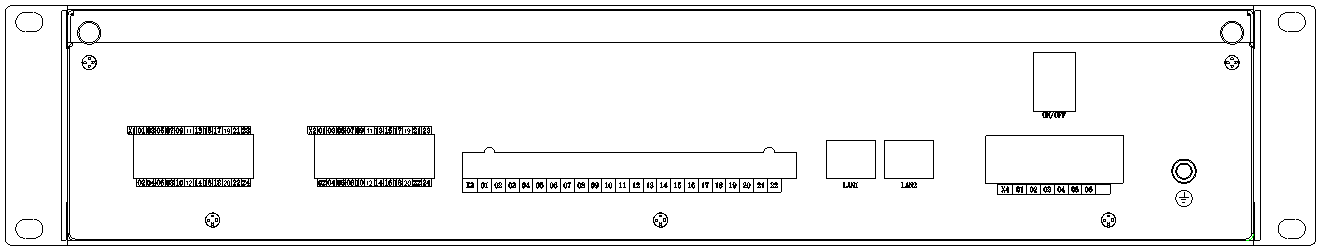

XSJ-1330 水机智能保护装置背视图
1)基本功能
开入采集测量：36路开入状态采集。
开出控制：10路开出保护控制。
告警功能：轴承温度高、调速器压力罐油压低、调速器压力罐油位低、定子铁芯、绕组温度高告警。
2)高级功能
紧急事故停机：出现机组过速、调速器事故低油压、调速器事故低油位、剪断销剪断、紧急停机按钮紧急情况时控制停机动作以保护水机。
事故停机：出现轴承温度过高、定子铁芯、绕组温度过高、主轴密封水中断、轴承冷却水中断、调速器严重故障、（灯泡）机组轴承油流中断、（灯泡）机组组合轴承油位过低、（灯泡）机组灯泡头水位过高、（灯泡）机组高位油箱油位过低、（水泵水轮机）主轴密封温度过高、（水泵水轮机）止漏环温度过高、进水口快速闸门位置过低、水润滑水导轴承供水中断、电气事故、事故停机按钮事故情况时控制停机动作以保护水机。
3)故障诊断
轴承温度高告警：检测到轴承温度高信号时并给予告警显示。
调速器压力罐油压低告警：检测到调速器压力罐油压低信号时并给予告警显示。
调速器压力罐油位低告警：检测到调速器压力罐油位低信号时并给予告警显示。
定子铁芯、绕组温度高告警：检测到定子铁芯、绕组温度高信号时并给予告警显示。
4)通信功能
装置支持RS-485通信：2个485和1个232接口，其中一个485口备用，另485口采用自定义Modbus 7000协议通信；232口作为调试使用。
5)其它功能
遥信监视
上传事件
设定定值
出口传动
校时、复归（以上功能需配合监控软件使用）
