XSJ-1703智能测温装置是采用Linux 操作系统、大容量存储器、高精度24位AD采样和触摸屏图形化人机界面、温度趋势智能分析设计的高端智能测温装置。
XSJ-1703智能测温装置可广泛应用于水电站、变电站、工矿企业等场合，实现对发电机组、变压器、电动机等机电设备的温度采集、大数据处理、智能诊断、趋势曲线分析、自动化控制及预警等功能。帮助用户监测设备运行状态、故障诊断和辅助用户决策及快速检修。
XSJ-1703智能测温装置
1）装置采用Linux 操作系统、高性能CPU系统、大容量存储器，功能强大，具有温度历史数据海量存储和大数据分析、高级功能应用。
2）装置采样精度高、速度快，抗干扰能力强。采用低噪声、低功耗24位Σ-Δ型ADC芯片AD7124和温度通道抗干扰设计技术。
3）装置采用彩色触摸屏，人机界面友好，表格、曲线、棒图等图画显示丰富、直观，操作十分方便。
4）装置还设计有以太网数据接口，支持数据导出，USB接口，支持程序下载。具有各种故障诊断功能，提前故障预警，方便用户使用和维护。

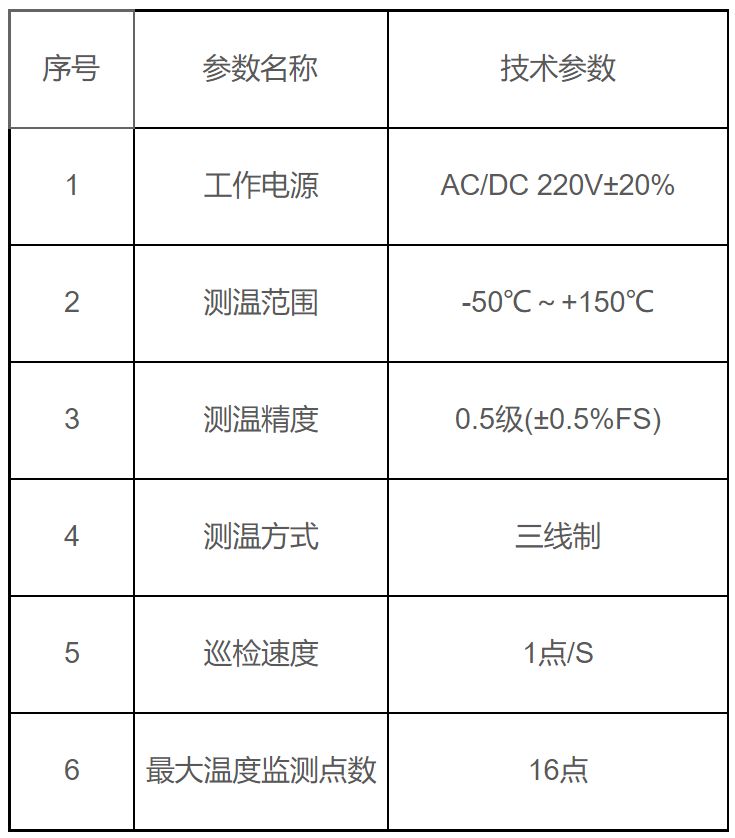

1、技术参数
2、外观尺寸
XSJ-1703智能测温装置的尺寸为160×187.75×80mm。
XSJ-1703 智能测温装置面板图
XSJ-1703 智能测温装置背视图
1)基本功能
温度采集测量：1～16路温度
温度越限告警：温度越上限、上上限、下限、下下限告警
2)高级功能
大数据存储：可存储2年数据
温度突变预警：快速反映温度变化，监测温度突变故障
温度离散度超限告警：反映温度通道数据的离散程度，离散度超限时告警
温度超测量范围告警：温度测量超量程范围上限、下限告警
环境温度超测量范围告警：具备环境温度超上限、下限测量范围告警
温度数据分析：以棒图的方式展示实测温度的大小
历史曲线画面：以历史数据曲线对比展示温度情况
趋势曲线分析：以曲线的方式展示温度变化趋势和分析结果
概率分析画面：以曲线的方式展示温度数据概率分析结果
3)故障诊断
温度震荡频度超限告警：检测温度传感器失效或数据传输通道受较大干扰导致震荡频率超限告警
测温通道断线告警：测量温度各回路通道断线
装置故障自诊断告警：存储器、AD通道、时钟、电源、出口等自诊断告警
4)通信功能
装置支持RS-485通信：1个485接口，采用标准Modbus协议及自定义Modbus扩展协议
5)其它功能
参数设置功能
事件顺序记录
装置校时功能
装置自恢复功能
