智慧水厂监管系统
- 系统概述
- 主要特点
- 主要指标
- 主要功能
- 设备配置
XSJ-1800W-SC水厂自动化系统适用于城乡自来水厂，通过智能传感器、智能终端、测控装置、物联网通信及云平台大数据处理 ，完成对水厂的取水、净水和输配水系统的自动化监控和信息化管理，实现自来水厂的安全供水和高效输配自来水。
水厂自动化系统包括现地层、通信网络和主控层三部分组成。现地层包括水厂取水、净水和输配水及水质信息采集的各类传感器、水质检测仪表、智能终端、测控装置、取水/送水泵房监控LCU、水处理监控LCU等设备，负责采集现场水位、流量、压力、水质、图像、泵、闸阀、电气参数等数据信息，并通过通信网络传入主控层。通信网络包括有线（电通信或光纤通信）或无线（GPRS/3G/4G、Internet等）各类通信设备和通道，负责现地层和主控层之间的数据信息交互。主控层包括水厂生产监控主机、服务器等设备及水厂监控系统软件，负责对现地层传输的各数据进行处理、展示、操作和应用，实现水厂的实时数据采集、运行监控、数据库管理、运行报表及打印、设备在线监测及故障诊断、系统安全管理、移动监控管理等功能。主控层还可将水厂各数据信息实时传送到上级主管部门；现地层供水及输配水的水量、水质等关键数据还可直接实时传送到上级主管部门，实现对水厂关键运行数据信息的远方监管服务。
智慧水厂监管系统网络图
典型项目：重庆涪陵区自来水公司二水厂自动化改造工程-水厂
项目概述：涪陵二水厂建于1985年，于1993年正式投产运行，占地面积约50亩，承担涪陵江南主城区的生产、生活用水。设计规模为日供水1.5万立方米，于2003年扩建成日供水11万立方米，服务面积为14.5平方公里，服务人口40万人。根据目前的运行经验和管理制度进行加药间、加氯间、预沉池、 沉淀池、无阀滤池等工艺改造；厂区及泵站自控建设、安防系统建设、 仪器仪表建设、配电系统更新改造等工作。
1)系统面向水厂生产自动化工艺流程系统设计，采用标准化流程和冗余设计，满足水厂技术规范要求，自动化程度高，用户使用安全和方便。
2)系统采用分布式智能传感器、物联网技术、可视化流程和操作管控以及设备在线监测一体化设计，采用设备自诊断、故障预警和系统自恢复设计技术，满足用户可视化、智能化、信息化的管理要求。
3)系统采用智能变频节能技术、水质在线检测分析和自动加药神经网络、遗传、模糊控制等算法，满足用户节水、节能、节药、水质安全的管理要求。
4)系统软件支持监控数据视频联动，采用图形化组态、可视化顺控和模拟水厂生产工艺3D动画设计技术，全景数据、图像信息展示，操作指导和防误闭锁，人机界面友好，能满足用户个性化使用要求。
5)系统各智能设备采用强弱电隔离，各智能终端采用全密封设计，各接口采用光电隔离和防雷设计技术，确保系统设备运行安全可靠，能适应较恶劣的环境。
6)系统可采用网络安全隔离的宽带、移动互联网通信和云平台数据服务，利用WEB服务器、智能手机终端，实现水厂自动化系统的互联网通信和全信息化管理。
1)运行环境参数
环境温度：-20～50℃，允许相对湿度：≤90%
2)参数测量误差：≤±0.5%（取决于选配的采集传感器）
3)控制及调整正确率：100%
4)电气量采集周期：≤1s
5)非电气量采集周期：≤2s
6)状态和报警点采集周期：≤100ms
7)事件记录分辨时间：≤2ms
8)LCU采集的变化数据到实时数据库传输时间：≤1s
9)LCU接受控制命令响应时间：≤1s
10)调用新画面的响应时间：≤1s
11)已显示画面上动态数据刷新时间：≤1s
12)主控级控制功能响应时间：≤1s
13)报警或事故发生到画面显示发出音响时间：≤1s
14)系统可用率：≥99.9%
15)平均无故障工作时间（MTBF）：60000小时
1)实时数据采集
实时采集监视水厂运行的各类数据，如水位、水质、流量、压力、水处理及设备状态。
2)运行监控
水泵、闸阀、加药设备、电气设备等就地/远方及手动/自动控制，顺序控制和一键式开停机，冷却水监控等。
3)数据库管理
对全厂生产和运行设备采集的数据、图像等信息进行记录、保存、检查、分析处理和计算，将有关数据更新到数据库，包括实时数据库和历史数据库等。
4)运行报表及打印
支持标准或自定义各种运行数据报表、记录，自动生成并定时或召唤打印各类报表、运行日志等。用户可通过年、月、日选择，查询水厂运行管理的各种历史报表。
5)设备在线监测及故障诊断
可配置泵组、开关、加药设备、闸阀、管网等关键设备的在线监测及故障诊断系统以及PLC、智能传感器等自动化设备的自诊断，实现对水厂主要设备的在线监测及故障诊断功能。
6)系统安全管理
对水库防洪调度自动化系统相关的参数等进行设置管理。包括用户管理、水库设置、系统菜单定制、系统参数设置等。7)WEB信息发布
支持远程实时画面浏览、实时数据查询、远程报表显示、历史曲线查询、历史事件查询等。可以使用Internet浏览器对水厂生产过程实现Web浏览。8)移动监控管理
支持手机APP应用，实现画面浏览、数据查看、事件查询、故障预警和事故处理指导等。智慧水厂监管系统设备根据水厂的建设或改造范围、规模、技术要求和投资等情况，会有不同的设备配置、安装要求和系统集成应用方式，以下以中等规模的水厂自动化设计要求简要列出主要设备种类，仅作为水厂项目系统设备选型参考。

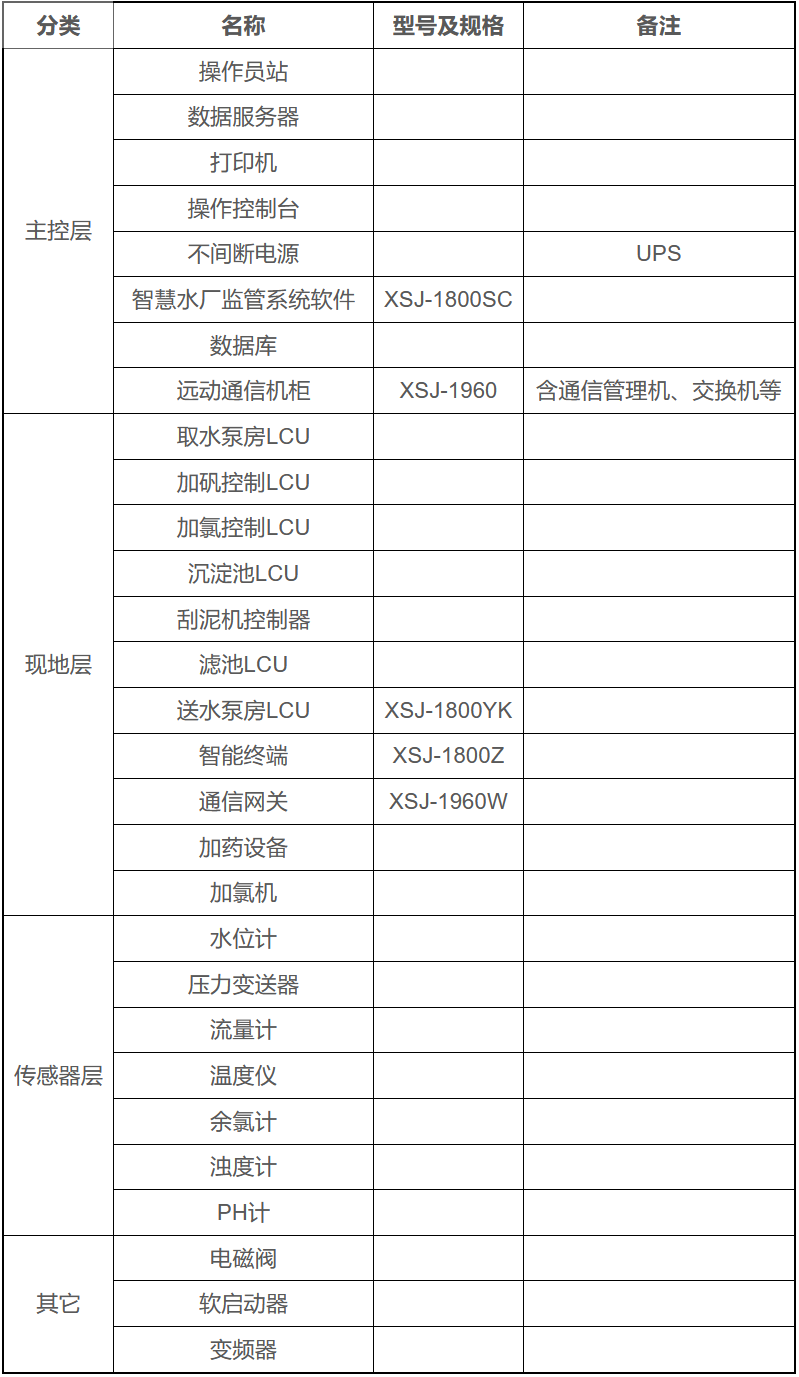

智慧水厂监管系统典型设备配置
