智慧管网监管系统
- 系统概述
- 主要特点
- 主要指标
- 主要功能
- 设备配置
XSJ-1800W-GW供水管网监测系统适用于供水站、水源井及水厂、供水泵房等，通过智能传感器、遥测终端及物联网通信，完成对供水管网的自动监测和远方监视管理，实现供水管网系统的安全运行和高效管理。
供水管网监测系统包括现地遥测站、通信网络和管网监测中心三部分组成。现地遥测站包括供水管网信息采集的各类传感器、遥测终端、太阳能供电等设备，负责采集现场水位、流量、压力、水质、泵闸、电气等数据，并通过通信网络传入管网监测中心。通信网络包括有线（电通信或光纤通信）或无线（GPRS/3G/4G、Internet等）各类通信设备和通道，负责现地遥测站和管网监测中心之间的数据信息交互。管网监测中心包括监测工作站、服务器等设备及供水管网监测系统软件，负责对现地测站传输的各类数据信息进行处理、展示、操作和应用，实现管网地图信息、实时数据监视、数据综合管理、故障预警管理、移动监视管理等功能。管网监测中心还可将供水管网数据信息实时传送到上级主管部门，或通过云数据服务器实现供水管网的远方监管和服务。
智慧管网监管系统网络图
1)供水管网监测系统采用分布式监测传感器、开放性数据接口设计原则，满足技术规范。
2)供水管网监测系统采用防尘防潮的一体化屏柜和分布式智能传感器相结合设计，设备功能强大、性能安全可靠，满足现场无人化的远程监测管理要求。
3)分段设计管网测点压力和流量传感器，实时在线监测管网水管的正常工作状态及水管爆裂、漏水、阻水等异常问题，以利于供水及管网的安全管理。
4)监测终端通信接口丰富和标准化通信协议，支持GPRS/3G/4G、Internet、NB-IoT、LoRa等多种通信方式。还可利用智能手机终端，实现管网系统的远程监视和全信息化管理。
5)监测终端采用强弱电隔离和全密封设计，各接口采用光电隔离和防雷设计技术，确保系统设备运行安全可靠，能适应较恶劣的环境。
1)运行环境参数
环境温度：-20～50℃，允许相对湿度：≤90%
2)参数测量误差：≤±0.5%（取决于选配的采集传感器）
3)控制正确率：100%
4)电气量采集周期：≤1s
5)非电气量采集周期：≤1s
6)状态和报警点采集周期：≤100ms
7)事件记录分辨时间：≤2ms
8)智能终端采集的变化数据到实时数据库传输时间：≤1s
9)智能终端接受控制命令响应时间：≤1s
10)调用新画面的响应时间：≤1s
11)已显示画面上动态数据刷新时间：≤1s
12)主控级控制功能响应时间：≤1s
13)报警或事故发生到画面显示发出音响时间：≤1s
14)平均无故障工作时间（MTBF）：50000小时
1)地图信息
通过GIS地理信息系统查询和浏览各测站地理位置信息、管网水务信息和关键运行参数、设备信息等。
2)实时数据监视
供水管网的压力、流量、水质等数据和配电设备运行状态的全面采集、处理和监视。
3)数据综合管理
对供水管网的水质、压力、流量、水费、设备自检等运行数据的统计分析、分类计算、数据库存储和记录以及通过管网地图、供水报表、曲线、棒图、饼等数据及图形化展现，一旦发生数据异常，自动发送异常信息给值班人员及管理人员，进行信息提醒和预警处理。
4)数据通信功能
供水管网监测数据具有多种通信数据接口，通过通信连接支持远程监视或监控功能。
5)故障预警管理
供水管网的安全监控和视频监控，防盗报警。能检测水管爆裂、漏水、阻水等异常状态信息，并可联动设计自动控制水泵或闸阀，实现安全管理。
6)移动监视管理
系统支持手机APP服务，实现对各管网测点的水位、流量、压力、水质、电量、事故信息等数据监视。让用户随时随地都能监控和管理供水管网系统。

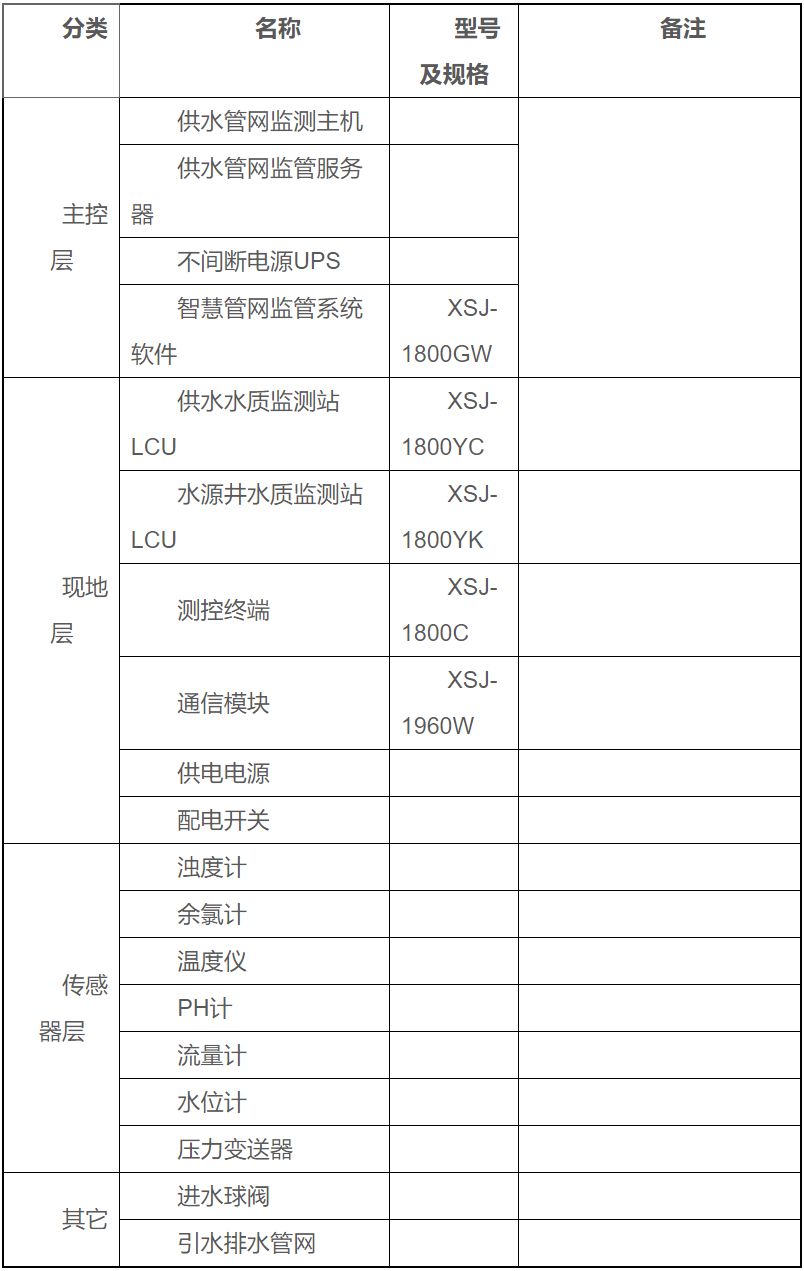

智慧管网监管系统设备根据具体项目供水管网的建设或改造范围、规模、技术要求和投资等情况，会有不同的设备配置、安装要求和系统集成应用方式，以下以中等规模的供水管网监测系统设计要求简要列出主要设备种类，仅作为设备选型参考。
