智慧水务大数据平台
- 系统概述
- 主要特点
- 主要指标
- 主要功能
- 设备配置
污水处理厂、取（排）水口等水务设施对象和水文、水质、水环境等水体对象的水务监控和远程管理服务。通过智能传感器、遥测终端、测控终端、物联网通信及云平台大数据处理，完成对水务系统海量数据信息的综合分析、处理、展示和运行管理。实现对水务系统供水、排水、用水的信息化、智能化、集约化和现代化管理。
智慧水务管理系统包括现地子站、通信网络和监管中心三部分组成。现地子站包括供水源井、水厂、供水管网、用户端等子站设备，负责采集现场水位、水量、压力、水质、泵闸、电气、图像等数据信息，并通过通信网络传入水务监管中心。通信网络包括有线（电通信或光纤通信）或无线（GPRS/3G/4G、Internet等）各类通信设备和通道，负责现地子站和监管中心之间的数据信息交互。监管中心包括工作站、服务器、视频主机等设备及智慧水务监控管理系统软件，负责对现地子站传输的各类数据信息进行处理、展示、操作和应用，实现地图水务信息、实时数据监视、子站远程监控、数据异常预警、水务报表管理、生产能耗管理、设备信息管理、WEB信息发布、应用接口规约、系统运行管理、水务信息移动管理、综合信息服务平台、供水管网调度管理、管网智能统计分析、营销数据分析系统、智慧供水微信公众平台等功能。
监管中心还可将水务系统数据信息通过云平台，实时传送到上级主管部门，实现远方监视、管理和服务。
智慧水务大数据平台综合监管系统网络图
典型项目：四川武胜爱众水务信息化建设工程
项目概述：武胜爱众水务一水厂：原水水源为嘉陵江，工艺设计规模为3万m3/d ；二水厂：现有二水厂供水规模为3.0万m3/d，总供水约21万人。
建设内容：1.一水厂（王爷庙、望江）、二水厂、取水口（白涛村）现有系统整合在一个新系统中，重新布置版面，逻辑清晰，简单易操作，新系统能控制现有一、二水厂、白滩取水口可远程控制的所有设备；2.水厂监控系统升级；3.增加六套在线水质检测设备。
1)足水资源监控设备基本技术条件（SL426-2008）、水文遥测终端机（SL 180-2015）、水文仪器可靠性技术要求（GB/T18185-2014）、水资源监测数据传输规约（SZY206-2016）等规范要求。
2)系统软件以现有多源数据整合构建智慧水务数据管理中心，是集水利水雨情、气象环境、供水、排水、设备设施安全监测与预警综合管理和共享的数字化平台。
3)系统综合应用GIS地理信息系统、GPS定位系统、RS遥感、移动/宽带网络、物联网、多媒体等技术，实现广泛的数据接口和水利水务数据信息的应用服务，极大方便了各级水利水务主管部门高效运行和安全管理。
4)系统采用云平台设计和模块化设计以及开放性数据接口，用户可以根据项目实际情况需求，进行模块定制化应用，也能接入其它信息化管理系统，安全可靠，系统集成方便，能很好解决用户个性化需求。
1)运行环境参数
环境温度：-20～50℃，允许相对湿度：≤90%
2)参数测量误差：≤±0.5%（取决于选配的采集传感器）
3)控制及调整正确率：100%
4)电气量采集周期：≤1s
5)非电气量采集周期：≤1s
6)状态和报警点采集周期：≤100ms
7)事件记录分辨时间：≤5ms
8)测控站采集的变化数据到实时数据库传输时间：≤2s
9)测控站接受控制命令响应时间：≤1s
10)调用新画面的响应时间（90%画面）：≤1s
11)已显示画面上动态数据刷新时间：≤1s
12)主控级控制功能响应时间：≤1s
13)报警或事故发生到画面显示发出音响时间：≤1s
14)平均无故障工作时间（MTBF）：60000小时
1)地图水务信息
水务“一张图”，基于测绘、规划地理信息平台和用户水务专题地图数据，通过GIS地理信息系统和GPS定位系统，用户可方便查询和浏览各水源地、自来水厂、管网的供水、排水、输配水、用水等测控站的水位、流量、水质等水务数据信息及闸门、水泵等设备设施的地理位置信息、气象信息和关键运行参数、设备信息及管理信息等。
2)实时数据监视
实时监控水库的水位，降雨量、蓄水量、泵站等的工情信息，水厂的工艺流程、水质、制水量、供水量、设备等的工情信息；泵站工情、供水水质、压力、流量、水位等信息。
3)子站远程监控
实现就地或远程监控各测控站的水泵或闸门，远程操作设备和参数设置等监控功能。
4)子站图像监控
实现对水源地、水厂、泵站等重点区域的设备设施和气象环境的图像监控。
5)数据统计分析
实现对各测控站各测点的水位、流量、水量、水质、压力、电气量等数据的统计和分析，帮助用户管理好各测控站的水务情况，科学利用和决策。
6)数据异常预警
根据历史数据和设备状态、运行趋势曲线，实现运行数据的预报管理和自动化控制，自动分析和判断，发生数据越限、设备异常等将自动语音预警，提醒用户及时查看和处理。
7)水务报表管理
系统自动生成水利水情信息、供水量、排水量、水量计费、水质信息、水资源管理、设备信息等运行管理各类报表及定制化报表。满足用户对水务数据信息的全面管理。8)生产能耗管理
主要包括用电、矾使用情况、氯使用情况等能耗的管理。
9)设备信息管理
水务设备信息管理系统主要包括设备台帐管理、统计分析、维修管理、巡检管理、养护管理和备品备件管理。
10)水务数据库管理
遵循水务综合数据库标准，通过数据整合、应用整合、安全体系整合、支撑保障条件整合，实现统一的数据目录、统一基础数据、统一应用共享数据标准；集成水源信息、水厂生产信息、管网信息及空间地理信息等数据管理。
11)WEB信息发布
WEB浏览发布功能，支持远程实时画面浏览、实时数据查询、远程报表显示、历史曲线查询、历史事件查询等。
12)系统运行管理
系统设计有菜单权限及组织管理、角色管理、用户管理、数据管理、测站管理、密码管理和工程管理以及退出登录等功能。
13)水务信息移动管理
通过云服务平台，利用手机APP服务，实现基于水务一张图实时查询水源、厂区生产监测数据及管网监测数据信息；水源保障、水厂生产流程及管网供水质量预警信息；供水设施及管网进行巡检信息；实现重点区域的移动视频监视。
14)综合信息服务平台
综合发布生产运行数据、生产指标数据、生产调度数据等多种业务数据，即时展示；通过图表、列表、地图等多种方式表现生产运行统计性、趋势性信息。还包括水源地专题信息、水厂专题信息、管网专题信息、管网巡检养护，巡线维护、巡检养护、资产管理等服务。
15)供水管网调度管理、
包括管网压力监测、供水管网漏损监测、管网水质监测等，发生异常实施调度管理。
16)管网智能统计分析
包括管网模型数据管理，三维管网模型数据质量检查，模型与业务数据关联，三维管网数据维护，管网泄漏分析，管网改造分析，漏损经济分析，管网调度模拟。
17)营销数据分析系统
对接水费计收系统，统计分析水量的产销、营业的收支数据等营销指标。
18)智慧供水微信公众平台
面向社会公众的水务移动信息发布、互动信息查询、投诉建议等功能的订阅号平台；面向自来水公司工作人员的水务业务管理、移动信息查询、移动信息上报等功能的企业号平台。
19)自来水公司门户网站
自来水公司公众WEB门户网站系统，水务信息发布、便民服务、业务在线办理等。
20)客户中心信息服务
依托客户中心热线电话提供客户信息服务，包括信息查询、投诉受理、客户回访、服务质量统计分析等。
智慧水务大数据平台设备根据项目的建设或改造范围、规模、技术要求和投资等情况，会有不同的设备配置、安装要求和系统集成应用方式，以下仅作为智慧水务管理系统设备选型参考。

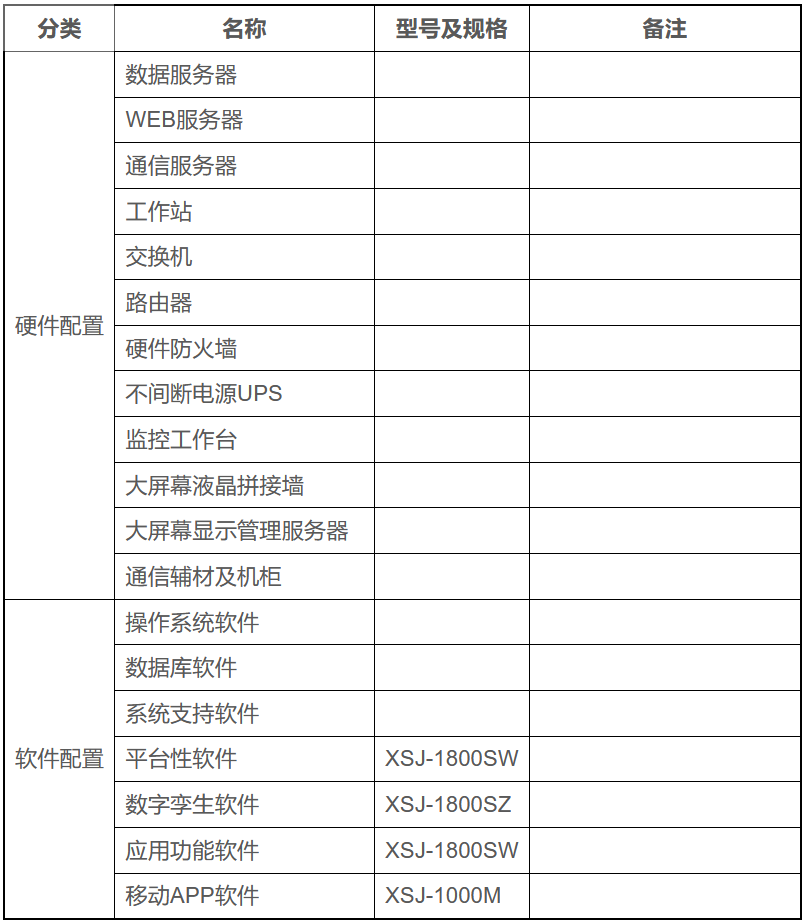

智慧水务大数据平台典型设备配置
