智慧农饮监管系统
- 系统概述
- 主要特点
- 主要指标
- 主要功能
- 设备配置
智慧农饮监管系统适用于农村供水站、水源井、水利局，是由一个监控中心站和多个测控供水站组成，实现对各水站的水质监测、供水信息管理、数据采集处理、数据记录查询、数据统计分析报表、系统预警报警、水站工艺图显示、终端设备控制（包括开、停机和压力调整等）、终端运行计划等功能，并实现了对各水站水泵的远程故障诊断、水泵远程投切、自学习智能节电控制等高级功能。
智慧农饮监管系统解决了各区、县水利局管理人员不足和技术力量薄弱等难题，能满足农村饮水的安全高效和监控管理，有利于各区、县或市水务主管部门实时监控农村饮水安全实施和运行情况，实现省、市、县各级水务部门的垂直管理，提升各区、县水务局对农村饮水安全的现代化管理水平。
智慧农饮监管系统网络图
典型项目：酉阳丁市水厂水质在线监测改造
项目概述：丁市水厂位于酉阳丁市镇市农村饮用水的重点水厂，承担丁市镇的居民日常生活用水，本项目对水厂水质在线监测、水厂自动化进行深度改造，实现农饮水厂无人自动化运行。
1)供水站测控系统采用防尘防潮的一体化屏柜和分布式智能传感器相结合设计，满足现场无人化的远程监控管理要求。
2)测控站各智能设备采用强弱电隔离和密封设计，自动加热和除湿，各接口采用光电隔离和防雷设计技术，确保设备运行安全可靠，能适应较恶劣的环境。
3)测控站设计有视频及防盗功能，水泵及变频器的状态监测及故障诊断功能，能通过远程监控中心实时在线监测测控站供水及水泵等设备的正常工作状态及异常报警，以利于供水站的安全、高效管理。、
4)监控中心还可以通过移动互联网，接入手机APP，实现供水站的移动监控和管理，能让主管部门人员或水务局随时随地掌握供水站运行状态，辅助管理。
1)运行环境参数
环境温度：-20～50℃，允许相对湿度：≤90%
2)参数测量误差：≤±0.5%（取决于选配的采集传感器）
3)控制正确率：100%
4)电气量采集周期：≤1s
5)非电气量采集周期：≤1s
6)状态和报警点采集周期：≤100ms
7)事件记录分辨时间：≤2ms
8)测控终端采集的变化数据到实时数据库传输时间：≤1s
9)测控终端接受控制命令响应时间：≤1s
10)调用新画面的响应时间（90%画面）：≤1s
11)已显示画面上动态数据刷新时间：≤1s
12)主控级控制功能响应时间：≤1s
13)报警或事故发生到画面显示发出音响时间：≤1s
14)平均无故障工作时间（MTBF）：60000小时
1)实时监测供水进站流量、出站流量、出站压力、水池水位、余氯水质等数据信息。
2)实时监测加氯机的工作状态、加氯速度、自动控制/远程控制加氯机的起停。
3)实时监测水源井水泵工作情况，电流、电压、电能、泵开关状态、保护状态、出水压力、出水流量。可以远程起停水源井水泵。
4)实时监测加压泵组水泵的工作状态，开关状态、保护状态、电压、电流、频率、水压、流量等。
5)现地自动控制和远程控制加压泵的起停。根据出口压力自动调整水泵转速，实现安全供水和有效供水。
6)实时监测供水配电站电气设备状态信息，包括：开关状态、电流、电压、电能等。
智慧农饮监管系统设备根据项目的建设或改造范围、规模、技术要求和投资等情况，会有不同的设备配置、安装要求和系统集成应用方式，以下仅作为农村饮水安全监管系统设备选型参考。

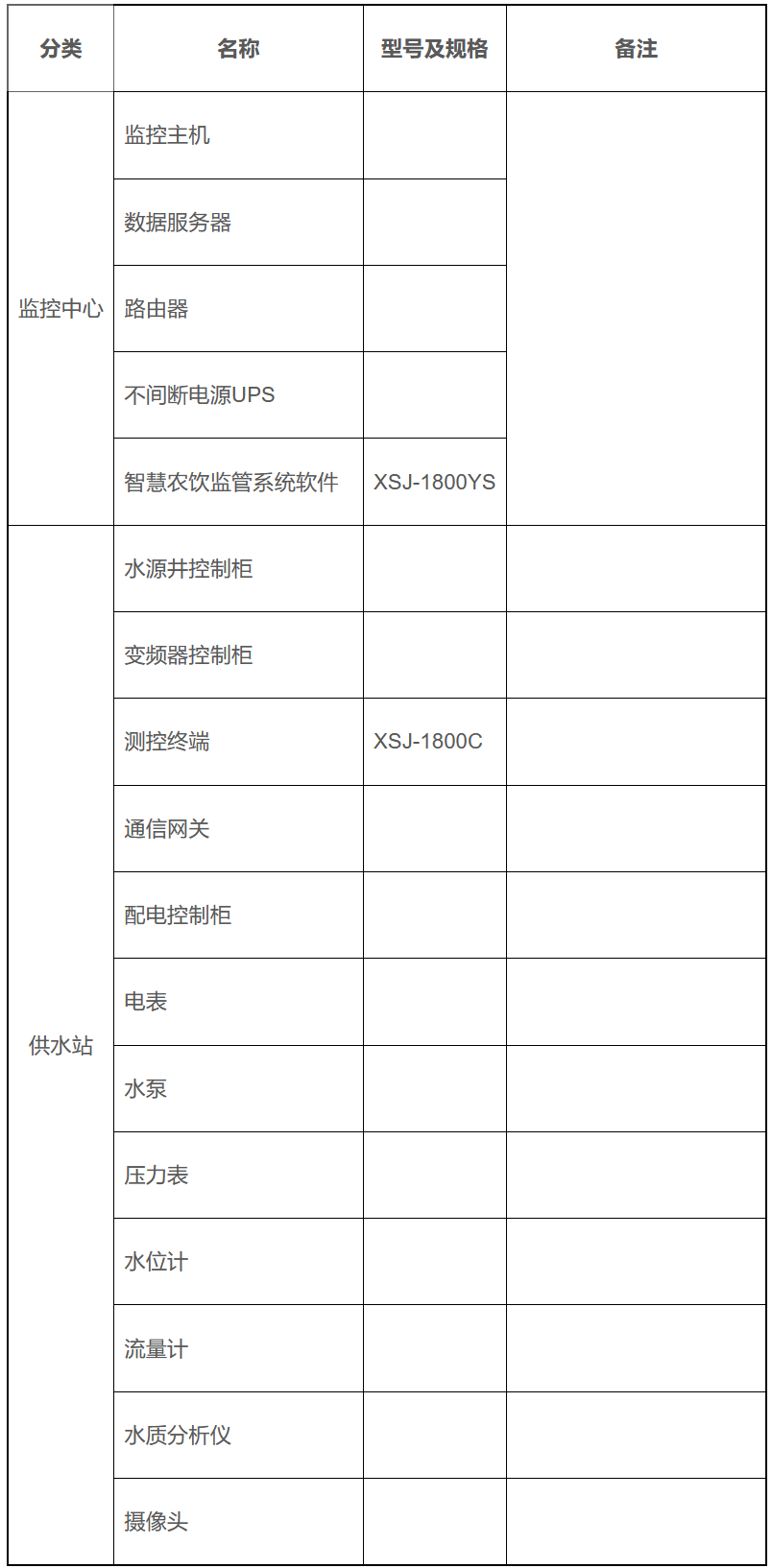

智慧农饮监管系统典型设备配置
